Cliquer sur la ou les bonne(s) réponse(s)

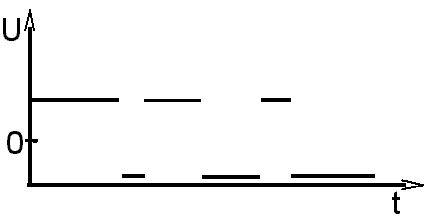

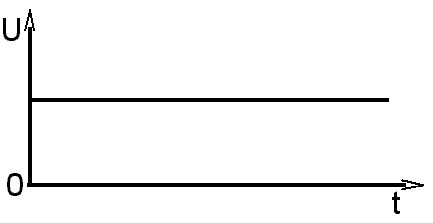

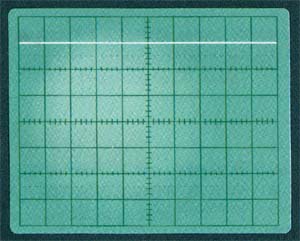

1. Trouver la tension continue

   1.   ?
   2.   ?
   3.   ?
   4.   ?
   5.   ?
   6.   ?
   7.   ?

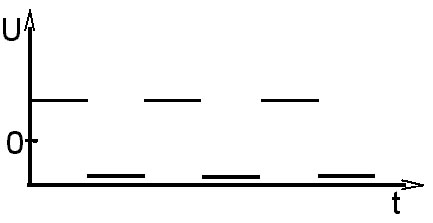

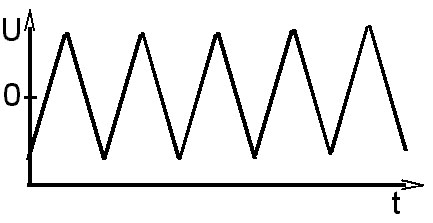

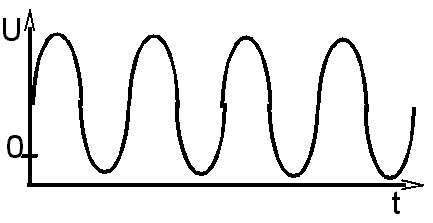

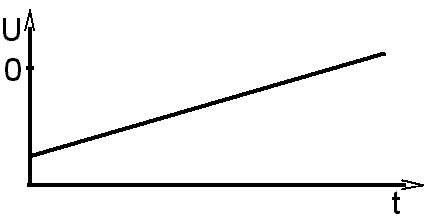

2. Trouver les tensions alternatives

   1.
   2.
   3.
   4.
   5.
   6.
   7.
   Vérifier

3. Une grandeur alternative est :

   1. une grandeur qui varie au cours du temps
   2. une grandeur qui changent souvent de signe
   3. une grandeur qui varie et dont les minima et maxima sont opposés
   4. une grandeur qui varie et dont les minima sont les mêmes que les maxima
   5. une grandeur dont les valeurs ne cessent de se répéter à intervalle de temps régulier
   Vérifier

4. Une grandeur périodique est :

   1. une grandeur qui varie au cours du temps
   2. une grandeur qui changent souvent de signe
   3. une grandeur qui varie et dont les minima et maxima sont opposés
   4. une grandeur qui varie et dont les minima sont les mêmes que les maxima
   5. une grandeur dont les valeurs ne cessent de se répéter à intervalle de temps régulier
   Vérifier

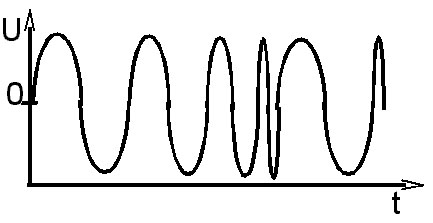

5. Déterminer quelles sont les représentations graphiques d'une grandeur alternative périodique.

   1.
   2.
   3.
   4.
   5.
   6.
   7.
   Vérifier

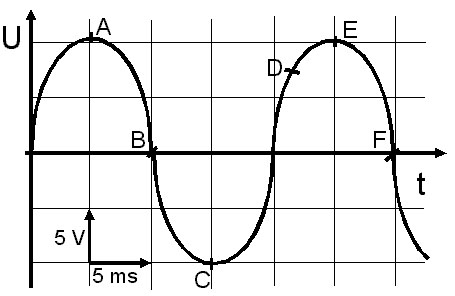

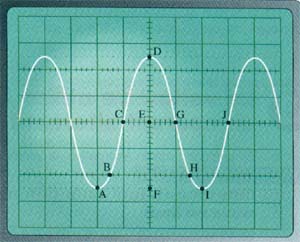

6. Indique les valeurs maximales

   1. A
   2. B
   3. C
   4. D
   5. E
   6. F
   7. U
   8. t
   Vérifier

7. Une période existe entre les couples :

   1. AB
   2. AC
   3. AE
   4. CE
   5. BF
   6. BE
   Vérifier

8. La valeur maximale vaut :

   1. 10 V
   2. 10 mV
   3. 15 V
   4. 15 mV
   5. 220 V
   6. 220 mV
   7. 5 V
   8. 5 mV
   Vérifier

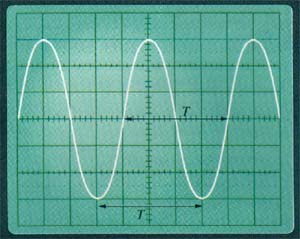

9. La période de cet oscillographe vaut :

   1. 20 ms
   2. 0,02 s
   3. 15 ms
   4. 15 s
   5. 0,015 s
   6. 20 s
   Vérifier

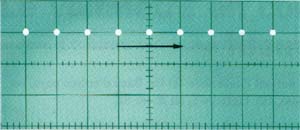

10. Cette représentation est :

    1. Constituée de plusieurs photos prisent à intervalle de temps réguliers.
    2. Constituée d'une seule photo de plusieurs tensions.
    Vérifier

11. Cette représentation met en évidence :

    1. que le déplacement du spot lumineux correspond à la valeur d'une tension à un temps à chaque fois différents.
    2. que les spots représentent des valeurs de tensions différentes.
    Vérifier

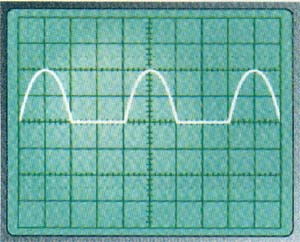

12. Trouver parmi les propositions suivantes la ou les bonnes réponses.

    1. Il s'agit d'une tension continue
    2. Il s'agit d'une tension alternative
    3. Il s'agit d'une tension périodique
    4. Il s'agit d'une tension sinusoïdale
    5. Il s'agit d'une tension quelconque
    6. Il s'agit d'une tension créneau
    7. Il s'agit d'une tension triangilaire
    Vérifier

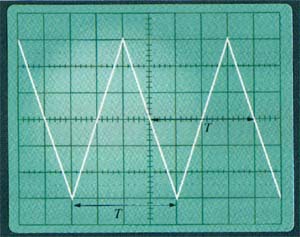

13. Trouver parmi les propositions suivantes la ou les bonnes réponses.

    1. Il s'agit d'une tension continue
    2. Il s'agit d'une tension alternative
    3. Il s'agit d'une tension périodique
    4. Il s'agit d'une tension sinusoïdale
    5. Il s'agit d'une tension quelconque
    6. Il s'agit d'une tension créneau
    7. Il s'agit d'une tension triangilaire
    Vérifier

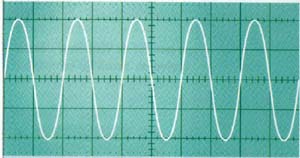

14. Trouver parmi les propositions suivantes la ou les bonnes réponses.

    1. Il s'agit d'une tension continue
    2. Il s'agit d'une tension alternative
    3. Il s'agit d'une tension périodique
    4. Il s'agit d'une tension sinusoïdale
    5. Il s'agit d'une tension quelconque
    6. Il s'agit d'une tension créneau
    7. Il s'agit d'une tension triangilaire
    Vérifier

15. Trouver parmi les propositions suivantes la ou les bonnes réponses.

    1. Il s'agit d'une tension continue
    2. Il s'agit d'une tension alternative
    3. Il s'agit d'une tension périodique
    4. Il s'agit d'une tension sinusoïdale
    5. Il s'agit d'une tension quelconque
    6. Il s'agit d'une tension créneau
    7. Il s'agit d'une tension triangilaire
    Vérifier

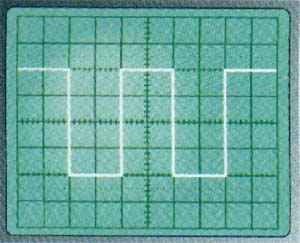

16. Trouver parmi les propositions suivantes la ou les bonnes réponses.

    1. Il s'agit d'une tension continue
    2. Il s'agit d'une tension alternative
    3. Il s'agit d'une tension périodique
    4. Il s'agit d'une tension sinusoïdale
    5. Il s'agit d'une tension quelconque
    6. Il s'agit d'une tension créneau
    7. Il s'agit d'une tension triangilaire
    Vérifier

17. Trouver parmi les propositions suivantes la ou les bonnes réponses.

    1. Il s'agit d'une tension continue
    2. Il s'agit d'une tension alternative
    3. Il s'agit d'une tension périodique
    4. Il s'agit d'une tension sinusoïdale
    5. Il s'agit d'une tension quelconque
    6. Il s'agit d'une tension créneau
    7. Il s'agit d'une tension triangilaire
    Vérifier

18. Déterminer à l'aide de cette photo : la période de cette tension. Pour y parvenir, sur l'axe des abscisse le balayage indique 5 ms/div et l'axe des ordonnées indique 5V/div.

    1. On trouve T = 20 ms
    2. On trouve T = 10 ms
    3. On trouve Um = 12,5 V
    4. On trouve f = 20 Hz
    5. On trouve f = 50 Hz
    6. On trouve Um = 10 V
    Vérifier

19.

    Comparer les deux tensions. Pour y parvenir, sur l'axe des abscisses on a le balayage suivant 10 ms/div et sur l'axe des ordonnées 5 V/div.

    1. Les deux tensions sont les mêmes
    2. Les deux tensions ont les mêmes valeurs maximales (Um = 10 V).
    3. Les deux tensions n'ont pas les mêmes valeurs maximales
    4. Les deux tensions ont les mêmes valeurs maximales (Um = 20 V).
    5. Les deux tensions ont la même période (T = 20 ms)
    6. Les deux tensions ont la même période (T = 10 ms)
    7. La fréquence des deux tensions est la même
    8. La fréquence de la courbe 1 est supérieure à celle de la courbe 2
    9. La fréquence de la courbe 2 est supérieure à celle de la courbe 1
    Vérifier

20.

    Comparer les deux tensions. Pour y parvenir, sur l'axe des abscisses on a le balayage suivant 10 ms/div et sur l'axe des ordonnées 5 V/div.

    1. la fréquence de la courbe 1 vaut 50 Hz
    2. La fréquence de la courbe 2 vaut 60 Hz
    3. la période de la courbe 1 vaut 20 ms
    4. la période de la courbe 2 vaut 17 ms
    5. la fréquence de la courbe 2 vaut 50 Hz
    6. la fréquence de la courbe 1 vaut 60 Hz
    7. la période de la courbe 1 vaut 17 ms
    8. la période de la courbe 2 vaut 20 ms
    Vérifier

21. Déterminer à l'aide de cette photo : la tension maximale de cette tension. Pour y parvenir, sur l'axe des abscisse le balayage indique 5 ms/div et l'axe des ordonnées indique 5V/div.

    1. On trouve T = 20 ms
    2. On trouve T = 10 ms
    3. On trouve Um = 12,5 V
    4. On trouve f = 20 Hz
    5. On trouve f = 50 Hz
    6. On trouve Um = 10 V
    Vérifier

22. Pour déterminer la fréquence d'une tension périodique, on doit connaître :

    1. la période de cette tension
    2. la valeur maximale de cette tension
    3. la valeur minimale de cette tension
    4. la différence de tension entre la valeur maximale et la valeur minimale.
    Vérifier

23. La fréquence peut se calculer à partir d'une formule... mais laquelle ?

    1. f = 1 / T
    2. Um = 1 / T
    3. f = T / 1
    4. Um = T / 1
    Vérifier

24. L'unité du S.I. (système international) pour la fréquence est :

    1. le hertz
    2. l'avis
    3. le kiloutou
    4. le volt
    5. l'ampère
    6. la seconde
    Vérifier

25. Pourquoi la valeur de la tension au voltmètre reste la même : 6,5 V et celle de l'oscilloscope varie en passant par un maximum de 9 V ?

    1. Car, il y a marqué 6 V sur le réglage de l'alimentation.
    2. Car, ce sont deux appareils différents.
    3. Car, la valeur maximale d'une tension alternative n'est pas la tension qui fait réellement fonctionner l'appareil, mais la tension efficace. Cette tension efficace est inférieure à la tension maximale.
    4. Car, la valeur maximale d'une tension alternative n'est pas la tension qui fait réellement fonctionner l'appareil, mais la tension efficace. Cette tension efficace est supérieure à la tension maximale.
    Vérifier

26. L'oscilloscope est un appareil qui mesure :

    1. La tension maximale d'une tension alternative
    2. La tension efficace d'une tension alternative
    3. La fréquence d'une tension alternative
    4. L'intenisté maximale d'une tension alternative
    5. L'intensité efficace d'une tension alternative
    Vérifier

27. Le voltmètre en position "AC" est un appareil qui mesure :

    1. La tension maximale d'une tension alternative
    2. La tension efficace d'une tension alternative
    3. La fréquence d'une tension alternative
    4. L'intenisté maximale d'une tension alternative
    5. L'intensité efficace d'une tension alternative
    Vérifier

28. L'ampèremètre en position "AC" est un appareil qui mesure :

    1. La tension maximale d'une tension alternative
    2. La tension efficace d'une tension alternative
    3. La fréquence d'une tension alternative
    4. L'intenisté maximale d'une tension alternative
    5. L'intensité efficace d'une tension alternative
    Vérifier

29. Quelle est la relation qui lie la tension efficace et la tension maximale ?

    1. Umax = Ueff x 1,414
    2. Ueff = Umax x 1,414
    3. f = 1 / T
    4. T = 1 / f
    Vérifier

30. Que peut-on dire en comparant la tension maximale et la tension efficace ?

    1. Umax > Ueff
    2. Umax < Ueff
    3. f = 1 / T
    4. Umax = Ueff / 1,414
    Vérifier

31. A la base pour produire de l'électricité on a besoin de quoi ?

    1. D'une centrale électrique, puis d'une prise de secteur (EDF)
    2. D'une bobine et de fils de connexion
    3. D'une bobine et d'un aimant
    4. D'une lampe et d'un générateur
    5. D'un oscilloscope et un voltmètre
    Vérifier

32. En supposant, avoir les deux pièces essentielles à la production d'électricité, il faut pour obtenir du courant :

    1. Bien les brancher aux bornes du générateur
    2. Les faire bouger l'une par rapport à l'autre
    3. Les mettre en contact
    Vérifier

33. Le schéma ci-contre va-t-il induire :

    1. Un courant qui sera visualisé par l'apparition d'un pic de tension à l'oscilloscope.
    2. Un courant qui sera visualisé par l'apparition d'un pic d'intensité à l'oscilloscope.
    3. Un courant qui sera visualisé par l'apparition d'une tension alternative à l'oscilloscope.
    4. Un courant qui sera visualisé par l'apparition d'une intensité alternative à l'oscilloscope.
    5. Il ne se passera rien
    Vérifier

34. Le schéma ci-contre va-t-il induire :

    1. Un courant qui sera visualisé par l'apparition d'un pic de tension à l'oscilloscope.
    2. Un courant qui sera visualisé par l'apparition d'un pic d'intensité à l'oscilloscope.
    3. Un courant qui sera visualisé par l'apparition d'une tension alternative à l'oscilloscope.
    4. Un courant qui sera visualisé par l'apparition d'une intensité alternative à l'oscilloscope.
    5. Il ne se passera rien
    Vérifier

35. Le schéma ci-contre va-t-il induire :

    1. Un courant qui sera visualisé par l'apparition d'un pic de tension à l'oscilloscope.
    2. Un courant qui sera visualisé par l'apparition d'un pic d'intensité à l'oscilloscope.
    3. Un courant qui sera visualisé par l'apparition d'une tension alternative à l'oscilloscope.
    4. Un courant qui sera visualisé par l'apparition d'une intensité alternative à l'oscilloscope.
    5. Il ne se passera rien
    Vérifier

36. Un transformateur :

    1. C'est une personne qui change de tenue lorsqu'elle le désire.
    2. C'est un appareil électrique qui modifit la forme d'une tension.
    3. C'est un appareil électrique qui modifit la période d'une tension.
    4. C'est un appareil électrique qui modifit la valeur maximale ou efficace d'une tension.
    5. C'est un appareil électrique qui modifit la maximale et efficace d'une tension.
    Vérifier

37. Il existe plusieurs types de transformateurs :

    1. Le transformateur abaisseur de tension
    2. Le transformateur élévateur de tension
    3. Le transformateur modifiant la forme de la tension
    4. Le transformateur modifiant une tension alternative en tension continue.
    Vérifier

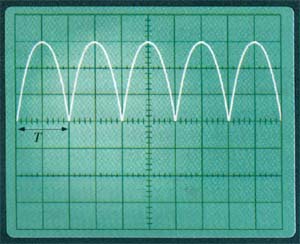

38. Une tension redressée est :

    1. une tension qui avant était penchée.
    2. une tension dont les valeurs sont uniquement positives.
    3. une tension dont les valeurs sont uniquement négatives.
    4. une tension dont la forme est périodique.
    5. une tension dont la forme ressemble à une balle qui rebondie.
    Vérifier
